Принцип работы модуля генерации электроэнергии в дизель-генераторных установках
2025-09-24
В таких ситуациях, как аварийное энергоснабжение и строительство на местах, дизельные генераторные установки служат «мобильными электростанциями». Их основные генераторные модули отвечают за преобразование механической энергии дизельного двигателя в электрическую энергию.
I. Основной принцип: электромагнитная индукция

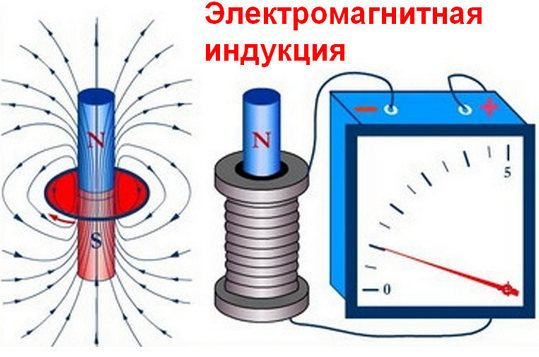

Выработка электроэнергии генераторным модулем основана на «феномене электромагнитной индукции» Фарадея: когда проводник пересекает линии магнитного поля в магнитном поле, на его клеммах возникает индуцированная электродвижущая сила. Если проводник образует замкнутую цепь, генерируется электрический ток. Это составляет фундаментальный «код» для производства электрической энергии.
II. Три основных компонента
1. Статор: Неподвижная часть состоит из сердечника статора (слои кремниевой стали, уложенные таким образом, чтобы минимизировать магнитные потери), обмоток статора (медные катушки, обычно три комплекта, соответствующие трехфазному электричеству) и рамы (обеспечивающей фиксацию и отвод тепла). Он служит «контейнером» для выхода электрической энергии.
2. Ротор: вращающийся компонент, соединенный с коленчатым валом дизельного двигателя. Он состоит из сердечника ротора (обмотанного катушками), обмоток ротора (через которые протекает постоянный ток, образуя электромагнит) и контактных колец с щетками (для передачи постоянного тока). Он генерирует вращающееся магнитное поле, действуя как «носитель магнитного поля».
3. Система возбуждения: «источник питания», снабжающий ротор стабильным постоянным током. Во время запуска он потребляет небольшой постоянный ток от аккумулятора или вспомогательного генератора для создания начального магнитного поля. Напряжение, индуцированное в статоре, выпрямляется и подается обратно для усиления магнитного поля, создавая положительную обратную связь. Это также позволяет в режиме реального времени регулировать силу магнитного поля для стабилизации напряжения.
III. Полный процесс генерации электроэнергии
1. Запускается дизельный двигатель, приводящий в движение коленчатый вал;
2. Коленчатый вал приводит в движение ротор генератора, создавая высокоскоростное вращение (обычно 1500 об/мин, что соответствует 50 Гц переменного тока);
3. Система возбуждения подает постоянный ток на обмотки ротора, создавая вращающееся магнитное поле;
4. Линии магнитного поля пересекают обмотки статора;
5. Индуцированная электродвижущая сила в катушках статора генерирует трехфазный переменный ток;
6. Напряжение стабилизируется с помощью регулятора напряжения перед подачей на электрооборудование.
IV. Ключевые факторы стабильного энергоснабжения
• Стабильность частоты: частота переменного тока 50 Гц определяется скоростью ротора, которая поддерживается на уровне 1500 об/мин регулятором дизельного двигателя.
• Стабильность напряжения: система возбуждения динамически регулирует силу магнитного поля ротора в соответствии с изменениями нагрузки, обеспечивая стабильность напряжения.
Таким образом, генераторный модуль работает по принципу электромагнитной индукции. Благодаря скоординированной работе статора, ротора и системы возбуждения он преобразует механическую энергию в стабильную электрическую энергию, служа «прецизионным мостом», который обеспечивает надежность электроснабжения.
